ВЫЕЗДНАЯ ЛАБОРАТОРНАЯ РАБОТА НА ВЫСОКОГОРСКУЮ РЭС

02.12.2013

26 ноября в рамках лабораторной работы по курсу "Электрические и электронные аппараты" студенты гр. ЭХП-1-11 посетили Высокогорскую РЭС (ОАО "Сетевая компания").

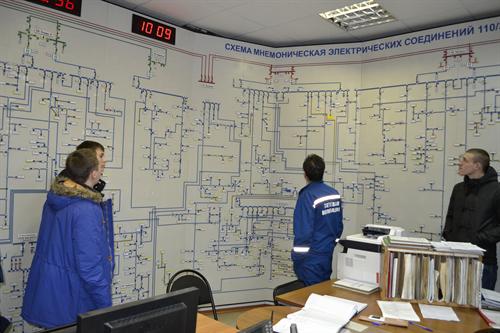

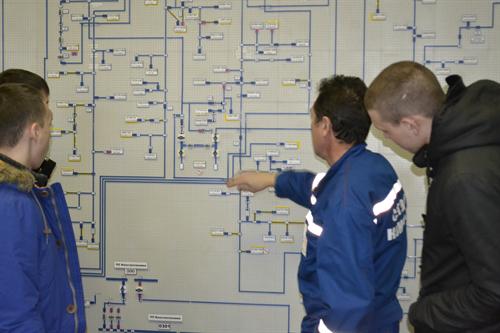

Целью лабораторной работы было ознакомление студентов с оборудованием действующей РЭС, изучение работы диспетчерской службы, системы управления и автоматизации. Особый интерес представляло современное оборудование, введенное в работу после реконструкции 2013 г.

Из истории

Подстанция 110/10 кВ Высокая Гора с одним силовым трансформатором мощностью 6,3 МВА была введена в эксплуатацию в 1978 году. Основное ее назначение - это электроснабжение населенных пунктов, промышленных и сельскохозяйственных предприятий, а также объектов социальной инфраструктуры Высокогорского района и пригородов Казани. В 1981 году был введен в работу второй силовой трансформатор мощностью 6,3 МВА. В связи с развитием района и ростом, в 1985 году была произведена замена двух силовых трансформаторов 6,3 МВА на трансформаторы мощностью 10 МВА.

Реконструкция подстанции

В 2011 году в рамках целевой программы ОАО «Сетевая компания», в целях повышения надёжности основной сети был выполнен проект реконструкции ПС Высокая Гора. В связи с ростом текущих нагрузок и большим количеством заявок на технологическое присоединение новых потребителей, в 2013 году руководством ОАО «Сетевая компания» принято решение о корректировке проекта реконструкции ПС с увеличением планируемых объемов работ.

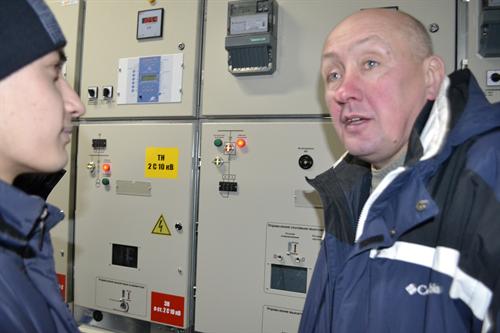

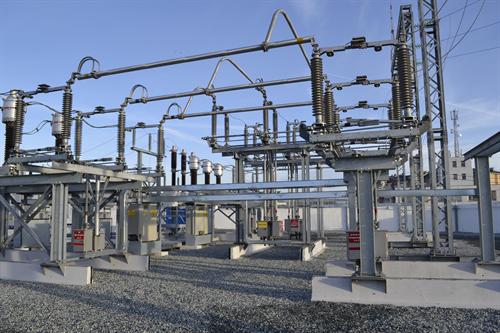

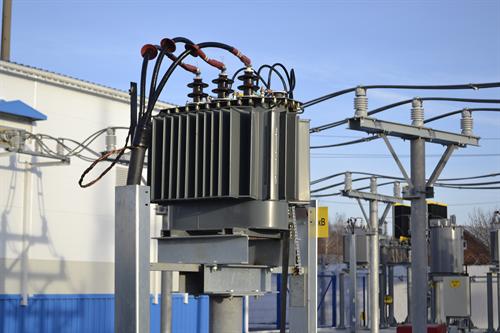

Работы на ПС начались с июля 2013 года. Реконструкция ПС 110 кВ Высокая Гора осуществлялась в условиях действующей подстанции и стесненных условиях строительства и без перерыва электроснабжения потребителей. В результате проведенных работ на существующей территории построена практически новая подстанция. При реконструкции применены современные технические решения, использовано высокотехнологичное электрооборудование производства известных поставщиков, отвечающее требованиям мировых стандартов по безопасности, экологии и охране окружающей среды. На подстанции проведена полная замена оборудования открытого распределительного устройства (ОРУ) 110 кВ. Выполнена замена двух силовых трансформаторов по 10 МВА на трансформаторы мощностью 16 МВА. Осуществлена замена распределительного устройства 10 кВ. Проведена замена двух трансформаторов собственных нужд 10/0,4 кВ. Построено новое здание общеподстанционного пункта управления. Выполнен монтаж системы компенсации емкостных токов. Проведено переустройство системы маслосбора и заходов ЛЭП 10 кВ. Выполнено благоустройство территории.

В результате выполненных работ значительно повышена надежность электроснабжения потребителей Высокогорского района и пригородов Казани, а также увеличена эксплуатационная надежность самой подстанции.

Преподаватели и студенты КГЭУ благодарят коллектив Высокогорского РЭС ОАО "Сетевая компания" за помощь в организации выездной лабораторной работы.

Фотоотчет
