Учебно-лабораторный комплекс «Периодические нестационарные методы повышения эффективности теплообменного оборудования

Технические характеристики

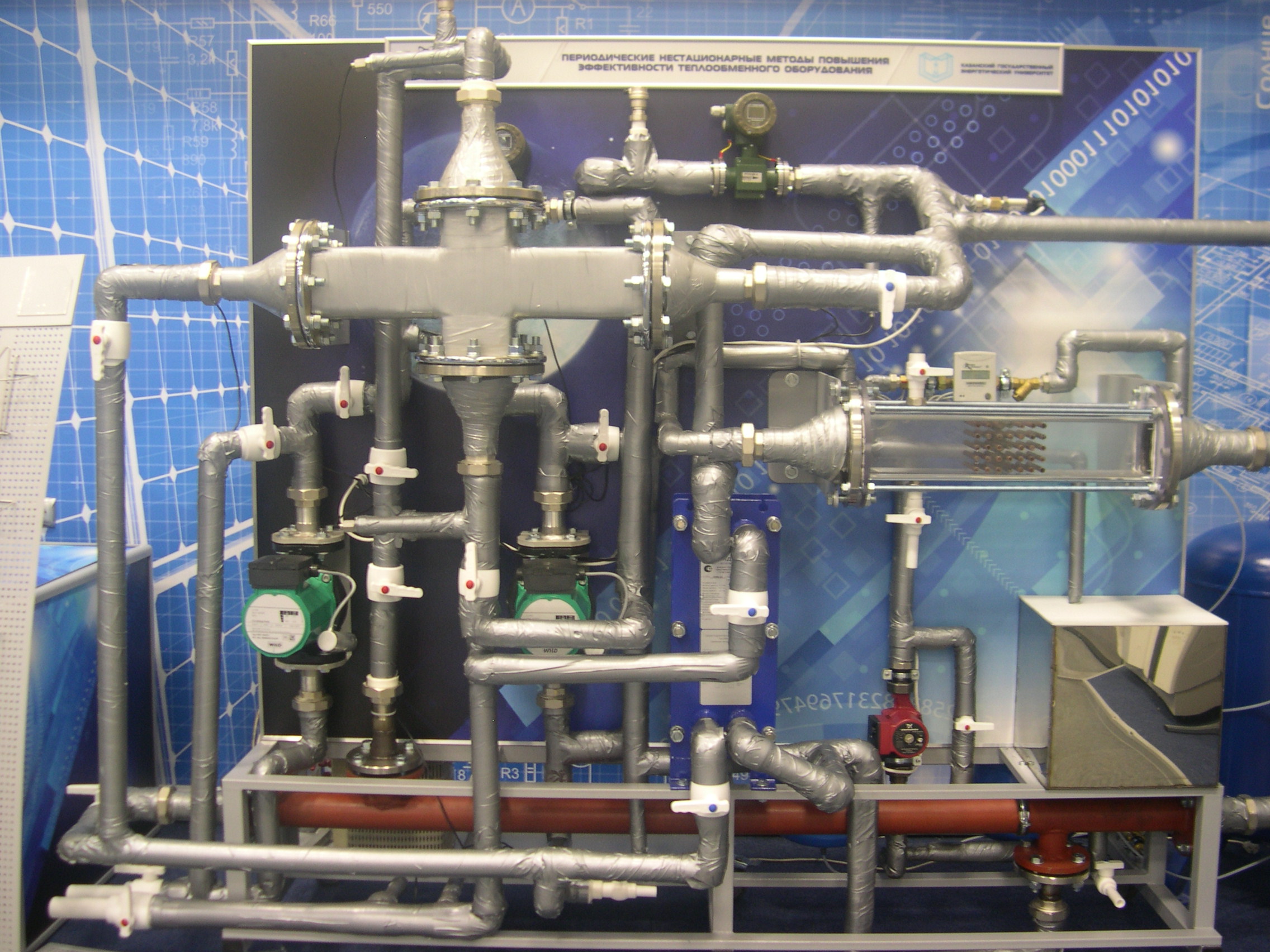

Комплекс представляет собой конструкцию напольного исполнения. Для удобства транспортировки рама комплекса оснащена колесными опорами с тормозными механизмами.

Состав комплекса:

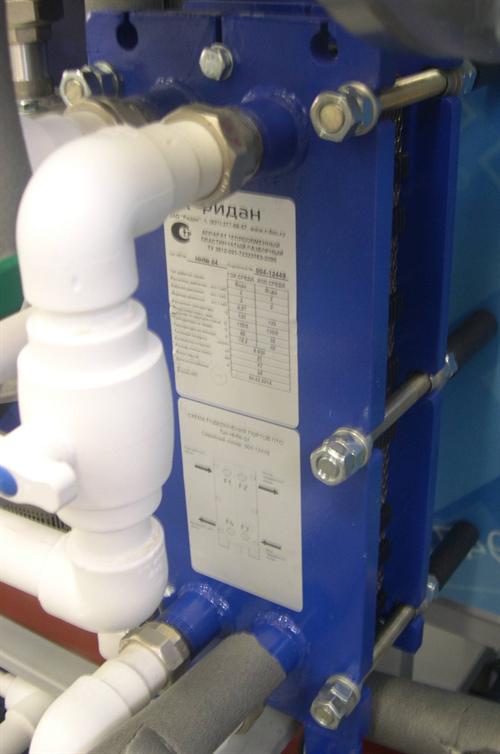

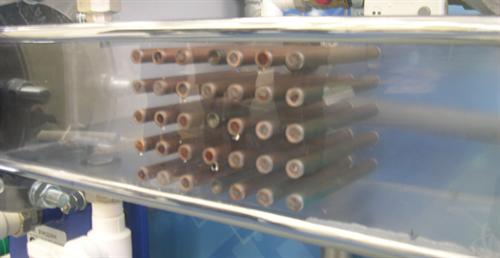

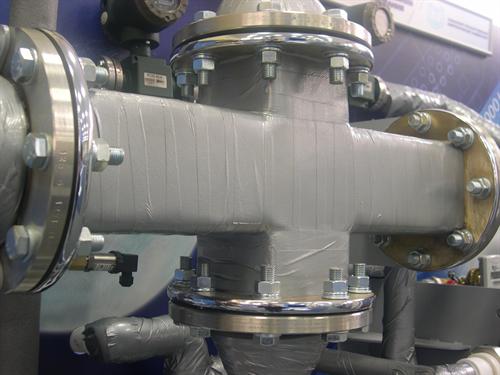

1) комплект теплообменного оборудования;

2) система нагрева и регулирования температуры теплоносителя;

3) комплект датчиков давления и температуры;

4) пневматическая система генерации колебаний;

5) комплект арматуры и другие дополнительные приборы и агрегаты.

Назначение

Повышение эффективности теплообменного оборудования для получения энергосберегающего эффекта.

Область применения

1) научные исследование связанные с изучением  нестационарных методов интенсификации теплообмена;

2) проведение лабораторного практикума по дисциплинам «Тепломассообмен», «Тепломассообенное оборудование промышленных предприятий»;

3) демонстрация нестационарных методов интенсификации теплообмена работникам промышленных предприятий для дальнейшего сотрудничества и возможного внедрения на производства.

Принцип работы

Учебно-лабораторный комплекс состоит из двух контурной системы трубопроводов. В первом контуре через тот или иной теплообменник и проточный электронагреватель циркулирует горячий теплоноситель, во втором контуре холодный. Тепло передаваемое горячим теплоносителем холодному снимается воздушно-отопительным агрегатом.

Интенсификация теплообмена, достигается за счет наложения пульсаций на паток горячего либо холодного теплоносителя. Пульсация теплоносителя с определенной частотой и амплитудой реализуется при помощи пневматической системы генераций колебаний, которая включает в себя гидроаккумуляторы, электромагнитные клапана, компрессор и воздушный ресивер.

Управление комплексом производится автоматической системой управления на основе персонального компьютера и программируемого логического контроллера. Возможности задания режимов и параметров системы управления:

1) выбор теплообменника через который будут циркулировать теплоносители;

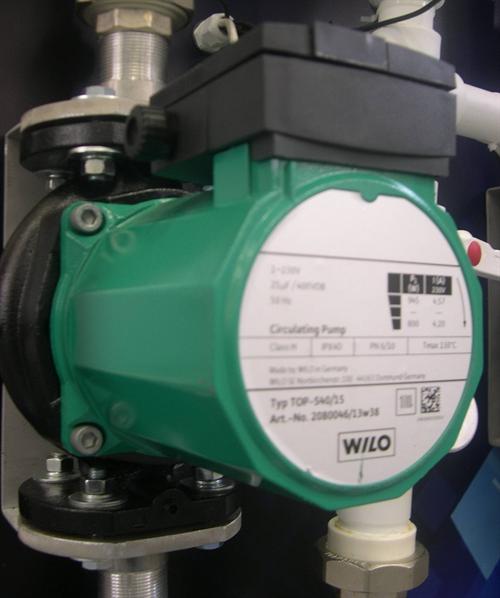

2) включение насоса одного, двух в контуре с электрическим котлом, задание объемного расхода теплоносителя;

3) включение насоса одного, двух в контуре с воздушно-отопительным агрегатом, задание объемного расхода теплоносителя;

4) включение системы нагрева, задание температуры на входе в теплообменник для контура с электрическим котлом;

5) задание температуры на входе в теплообменник для контура с воздушно-отопительным агрегатом;

6) включение компрессора, задание давления в расширительном баке;

7) задание временных характеристик пульсационной системы;

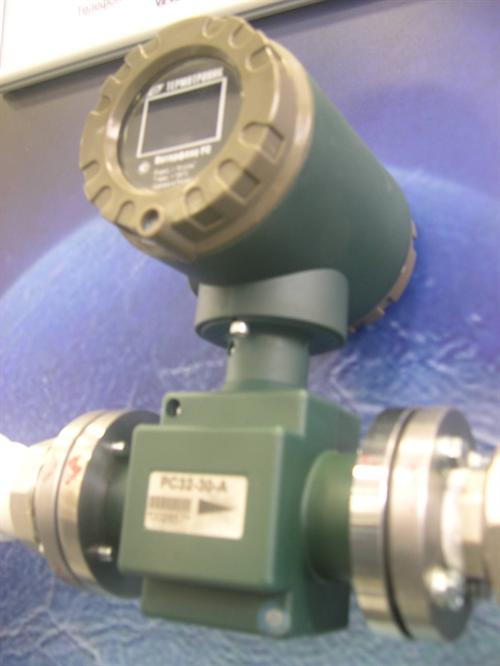

8) наблюдение и архивация данных со всех измерительных приборов.

В состав комплекса входит специализированная интерактивная система «Виртуальный учитель», в которой с помощью голосового сопровождения преподносится учебный теоретический материал (основные компоненты комплекса, свойства и принципы работы его отдельных элементов, описание и технические характеристики исследуемого оборудования  и измерительных приборов, их назначение, области применения и другая полезная информация).
